ATS تابلو برق

ATS تابلو برق

با پیشرفت فناوری و افزایش وابستگی صنایع و زندگی روزمره به برق، حفظ تداوم تأمین انرژی از اهمیت ویژه‌ای برخوردار شده است. در بسیاری از اماکن، مانند بیمارستان‌ها، دیتاسنترها، کارخانه‌ها و سیستم‌های ایمنی، قطعی برق می‌تواند خسارات جبران‌ناپذیری ایجاد کند. تابلو برق ATS (Automatic Transfer Switch) به عنوان یک راهکار پیشرفته، امکان انتقال خودکار و بدون قطعی برق بین منابع مختلف را فراهم می‌کند و نقش حیاتی در اطمینان از عملکرد تجهیزات حساس دارد.

برای خرید انواع ATS از شرکت انرژی پردازان سولار صنعت نمایندگی رسمی فروش تجهیزات برق اضطراری و … با واحد فروش در ارتباط باشید.

شرکت انرژی پردازن سولار صنعت نمایندگی خرید UPS، خرید انواع رک ATS و … می باشد که شما می توانید تجهیزات مورد نیاز خود را از این فروشگاه با گارانتی خریداری نمایید.

ATS تابلو برق چیست؟

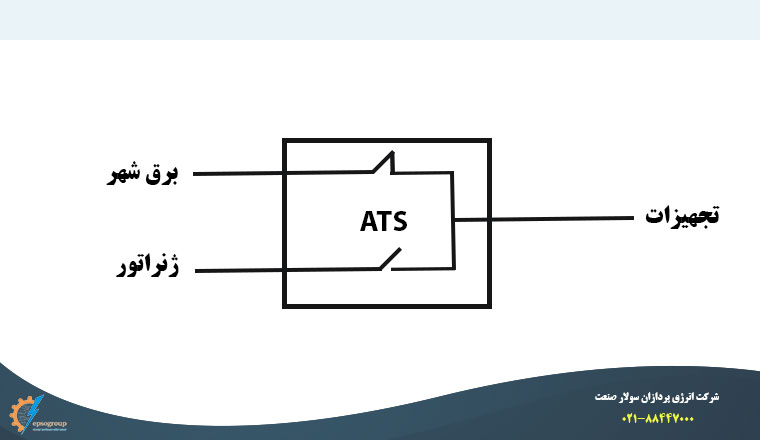

ATS تابلو برق یک سیستم سوئیچینگ خودکار است که وظیفه انتقال انرژی بین دو منبع برق را بر عهده دارد:

1. منبع اصلی برق شهر
2. منبع برق اضطراری (ژنراتور)

عملکرد اصلی ATS به گونه‌ای است که هنگام بروز قطعی یا اختلال در برق اصلی، بدون نیاز به دخالت اپراتور، برق تجهیزات مصرف‌کننده را از منبع جایگزین تأمین می‌کند. این عملکرد باعث می‌شود که تجهیزات حساس بدون وقفه و آسیب ادامه فعالیت دهند.

• این نوع ATS داخل تابلو برق نصب می‌شود و برای کارخانه‌ها و مصارف صنعتی طراحی شده.

• کار اصلی آن انتقال خودکار برق بین شبکه اصلی و ژنراتور است.

• جریان بالای برق را پشتیبانی می‌کند و برای تجهیزات صنعتی مناسب است.

اجزای اصلی ATS تابلو برق

ATS تابلو برق شامل چند بخش مهم است که عملکرد آن را تضمین می‌کنند:

• ورودی‌ها (Inputs)

تابلو برق ATS دارای دو ورودی اصلی است:

• • ورودی برق شبکه اصلی (Utility Input): این ورودی به برق شبکه عمومی متصل است. وقتی برق از شبکه اصلی تأمین می‌شود، این ورودی فعال است و انرژی مورد نیاز برای تجهیزات مصرف‌کننده را فراهم می‌کند.
  • ورودی برق اضطراری (Emergency Input): این ورودی به یک منبع برق اضطراری متصل می‌شود، مانند دیزل ژنراتور یا UPS (منبع تغذیه بدون وقفه). اگر برق شبکه اصلی قطع شود یا دچار نوسان شدید شود، سیستم ATS به طور خودکار این ورودی را فعال می‌کند تا برق مصرفی بدون وقفه تأمین شود.

• کلیدهای انتقال (Transfer Switches)

کلیدهای ATS می‌توانند مکانیکی، الکترومکانیکی یا الکترونیکی باشند. این کلیدها مسیر جریان را بین دو منبع برق تغییر می‌دهند. کلیدهای پیشرفته امکان سوئیچ سریع و بدون قوس الکتریکی را فراهم می‌کنند.

• کنترلر الکترونیکی (Controller)

کنترلر ATS به صورت مداوم ولتاژ، جریان و فرکانس منابع برق را پایش می‌کند. هنگام تشخیص قطعی یا افت ولتاژ، کنترلر دستور به انتقال برق به منبع اضطراری را صادر می‌کند. در نمونه‌های پیشرفته، کنترلر می‌تواند وضعیت ژنراتور را نیز مانیتور کرده و دستور راه‌اندازی اتوماتیک آن را بدهد.

• خروجی‌ها (Outputs)

خروجی تابلو ATS به تجهیزات مصرف‌کننده یا بار اصلی متصل است. تابلو برق تضمین می‌کند که این تجهیزات همواره برق پایدار و ایمن دریافت کنند.

نحوه عملکرد تابلو برق ATS

فرایند عملکرد ATS تابلو برق به صورت مرحله‌ای به شرح زیر است:

1. پایش وضعیت برق اصلی
   تابلو به طور مستمر ولتاژ و فرکانس برق شبکه را بررسی می‌کند.
2. تشخیص قطعی یا افت ولتاژ
   اگر برق اصلی قطع شود یا از محدوده استاندارد خارج شود، ATS به کنترلر اطلاع می‌دهد.
3. فعال‌سازی منبع اضطراری
   کنترلر ATS دستور راه‌اندازی ژنراتور اضطراری یا سوئیچ به منبع جایگزین را صادر می‌کند.
4. سوئیچ اتوماتیک به منبع دوم
   پس از آماده شدن منبع اضطراری، کلیدهای ATS مسیر جریان را تغییر داده و برق را به تجهیزات مصرف‌کننده منتقل می‌کنند.
5. بازگشت به منبع اصلی
   پس از بازگشت برق شبکه و پایدار شدن آن، ATS دوباره سوئیچ را به سمت برق اصلی انجام می‌دهد. این فرآیند به صورت کاملاً خودکار انجام می‌شود و نیازی به دخالت انسانی ندارد.

زمان تاخیر در انتقال برق

زمان تأخیر یا Transfer Time در تابلو ATS بستگی به نوع سیستم دارد:

• ATS مکانیکی و الکترومکانیکی:

زمان تاخیر معمولاً بین 3 تا 15 ثانیه است. این زمان برای تجهیزات صنعتی معمولی کافی است، اما برای بارهای حساس مانند سرورها و تجهیزات پزشکی طولانی محسوب می‌شود.

• ATS الکترونیکی پیشرفته:

با کنترل سریع و مکانیزم‌های سوئیچ بدون وقفه، زمان تاخیر می‌تواند به کمتر از 0.5 ثانیه برسد. این قابلیت باعث می‌شود که تجهیزات حساس بدون وقفه و آسیب‌دیدگی برق دریافت کنند.

مزایا و اهمیت تابلو ATS

1. تأمین برق بدون قطعی: تضمین می‌کند که تجهیزات حیاتی همیشه برق مورد نیاز خود را داشته باشند.
2. کارکرد خودکار و بدون نیاز به اپراتور: نیازی به دخالت انسانی در مواقع اضطراری ندارد.
3. حفاظت از تجهیزات: جلوگیری از آسیب به تجهیزات ناشی از نوسانات ولتاژ یا قطعی برق.
4. کنترل چندمنبعی: امکان مدیریت چند منبع برق، از جمله شبکه اصلی، ژنراتور و UPS.
5. انعطاف‌پذیری در نصب: ATSها می‌توانند به صورت تک‌فاز یا سه‌فاز و با ولتاژهای مختلف طراحی شوند.

کاربردهای تابلو برق ATS

• بیمارستان‌ها و مراکز درمانی
• دیتاسنترها و سرورها
• کارخانه‌ها و خطوط تولید صنعتی
• سیستم‌های امنیتی و ایمنی
• ساختمان‌های اداری و تجاری با تجهیزات حساس

جمع‌بندی

ATS تابلو برق یک سیستم حیاتی برای انتقال خودکار برق بین منابع مختلف است که تضمین می‌کند تجهیزات حیاتی بدون قطعی کار کنند. این تابلو دارای ورودی‌های شبکه اصلی و ژنراتور، کلیدهای انتقال، کنترلر الکترونیکی و خروجی به بار مصرف‌کننده است. زمان تاخیر آن بسته به نوع ATS متفاوت است، اما نمونه‌های پیشرفته توانایی انتقال برق در کمتر از نیم ثانیه را دارند. استفاده از ATS به ویژه در مکان‌هایی که تداوم برق حیاتی است، امری ضروری و غیرقابل جایگزین است.
