THD در یو پی اس
برای دانستن این که THD در یو پی اس به چه معنا می باشد ادامه مطلب را از دست ندهید.
در ابتدا لازم است بدانید دستگاه یو پی است چیست
دستگاه یو پی اس دسنگاهی است که برای تامین برق مورد نیاز در زمان نبود برق می باشد.
این دستگاه از اختلالات و قطعی برق جلوگیری می کنند.
حالا موضوع مورد بحث ما THD یو پی اس می باشد.
در واقع وقتی ما دفترچه راهنما یو پی اس را مورد مطالعه قرار می دهیم.
با این عبارت روبه رو می شویم

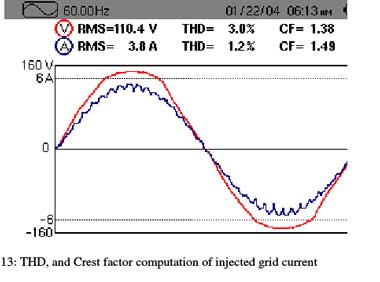

THD در یو پی اس یا اعوجاج هارمونیکی یک پارامتر کیفی می باشد.
و این نشان دهنده ان است یک شکل موج یا سیگنال تا چه اندازه به شکل موج سینوسی نزدیک میباشد.
این مقدار را با درصد بیان می کند.
هر چه میزان اعوجاج هارمونیکی کمتر باشد.شکل موج خروجی دارای کیفیت بالاتری می باشد.
و تجهیزاتی که دارای خروجی انالوگ می باشند مانند ببلند گو ، آمپی فایر و …
سیگنال ها را با کیفیت بهتری انتقال می دهند.
عوامل ایجاد اعواج هارمونیکی
THD در یو پی اس
ایجاد اعوجاج دارای عوامل مختلفی می باشد.
که به چند نمونه از ان ها در زیر اشاره شده است.
یکی از عومل ایجاد اعوجاج هامونیکی به کار گرفتن المان های و بارهای غیر خطی در سیستم ها می باشد.
که این باعث ایجاد سیگنال های غیر سینوسی جریان و ولتاژ در شبکه قدرت شده
و خود موجب پیدایش اعوجاج در موج اصلی جریان و ولتاژ می گردد.
از دیگر عوامل می توان به مبدل های الکترونیکی قدرت مانند یک سوسازها یا اینور تر ها اشاره کرد
وسایلی مانند فرومغناطیسی شامل ترانس ها و ماشین های الکتریکی باعث ایجاد هارمونیک ها می شوند.
در صورتی که به راهنمایی و مشاوره در خصوص اعوجاج هارمونیکی داشته باشید.
می توانید با شماره تلفن های داخل سایت تماس حاصل فرمایید.
شرکت سولار صنعت نماینده انحصاری یو پی اس های مکلسان می باشد.
شما می توانید برای خرید یو پی اس هایی با کیفیت بالا به سایت ما مراجعه کنید.
اثرات هارمونیک ها
THD در یو پی اس
به طور کلی هارمونیک ها به دو دسته تقسیم می شوند.
هارمونیک های ولتاژ
هارمونیک های جریان
هارمونیک ها باعث افزایش جریان خرابی در ترانسفورمرها موتورها و هادی ها و اختلال در عملکرد سیتم های کنترلی میشود
هر کدام از هارمونیک های بالا دارای اثیرات مخربی می باشند.
یکی از تاثیرات مخرب هارمونیک های ولتاژ گرم شدن اضافه ماشینها و کابلهای برق و خرابی بانک های خازنی مییباشد.
اثرات مخرب هارمونیک های جریان در این است که سیستم های مخابراتی را دچار تداخل می کنند.
این نوع هارمونیک ها تلفات زیادی را در ترانس های ماشین های الکتریکی ایجاد می کنند.
همچنین عملکرد رله ها کلید ها فیوز ها و سیسستم های فرمان را دچار اختلال می کنند.
اثراتی که هارمونیک به جا می گذارد به چهار دسته زیر قسیم می شود.
- اثرات بر عایق تجهیزات
- اثرات گرمایی بر تجهیزات
- عملکرد نامسناسب تجهیزات شبکه قدرت
- تاثیر روی مدارهای مخابراتی
به THD در یو پی اس دقت کنید.
حذف هارمونیک ها
شما باید هارمونیک ها از سیستم خود حذف کنید.
برای حذف می توانید از فیلتر ها استفاده کنید.
اکثر افراد از این روش برای حذف استفاده می کند.
زیرا کاربری ترین روش می باشد.
این فیلتر ها باید از جریان های هارمونیکی جلوگیری کنند.
یا فیلتر ها باید ان ها را در مسیر اصلی به حداقل برسانند.
فیلتر ها به دسته های زیر تقسیم می شوند
فیلتر اکتیو یا فعال
فیلتر پسیو یا غیر فیعال
شما می توانید از مدارهای PFC هم استفاده کنید.
به این نوع مدارات تصحیح ضریب توان که برای حذف هارمونیک ها استفاده می شود هم گفته می شود.
این نوع مدار یک شبیه ساز به فیلتر اکتیو می باشد.
شما می توانید از فیلتر شنت نیز در سیستم خود استفاده کنید.
این نوع فیلتر های هارمونیک های جریانی را در نزدیکی منبع تولید اعوجاج اتصال کوتاه می کنند.
هم هامونیک ها از بین میروند.
هم ضریب قدرت بالا می رود
به شما توصیه می کنیم حتما کاتالوگ محصول خود را مطالعه کنید.
THD در یو پی اس یکی از مسائل مهم در یو پی اس می باشد.
